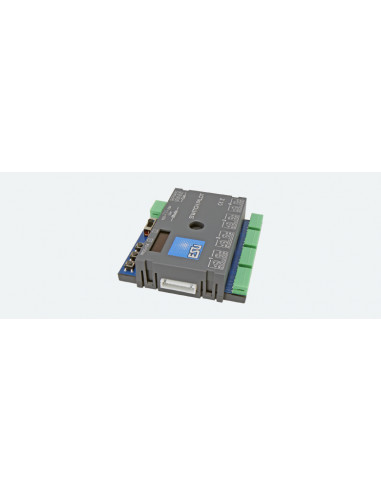

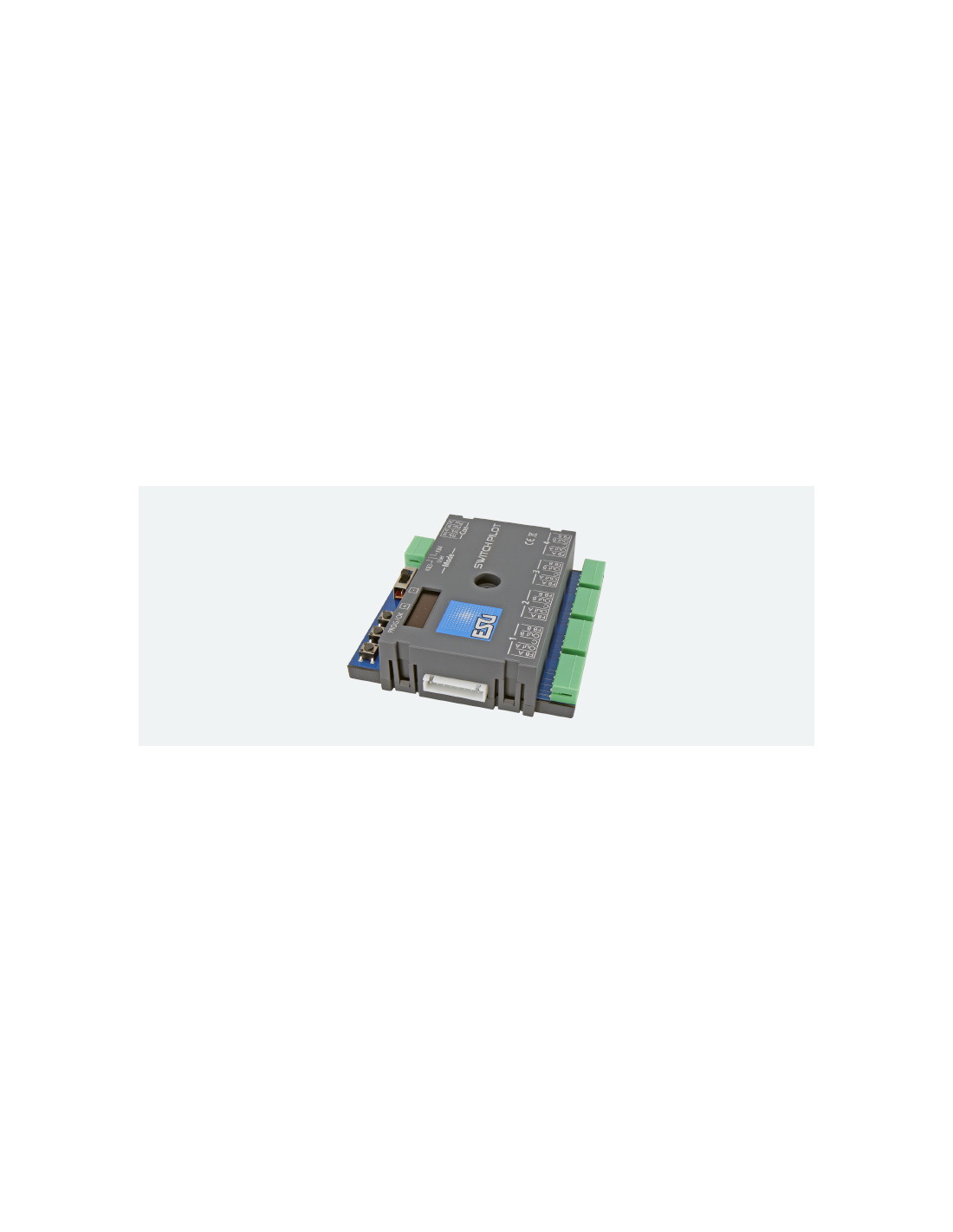

ESU - 51830 SwitchPilot 3

I decoder SwitchPilot 3 sono ottimizzati per l'uso stazionario sul tuo layout e possono commutare macchine convenzionali a doppia bobina, segnali luminosi, disaccoppiatori magnetici, lampadine o altri consumatori stazionari. Per semplificare la configurazione, che prima era piuttosto ingombrante con i decoder a solenoide, SwitchPilot 3 ha un concetto operativo innovativo costituito da un display OLED illuminato a 4 righe e tre pulsanti di input.

modalità operative

SwitchPilot 3 è multiprotocollo e può essere utilizzato sia con stazioni di comando basate sul sistema Märklin® Motorola® (ad es. 6021, Central Station® o Mobile Station®) sia con stazioni di comando compatibili con DCC. La configurazione può avvenire sia sul binario principale che sul binario di programmazione. Grazie a RailCom® è possibile leggere anche i CV.

funzionalità

SwitchPilot 3 può essere alimentato direttamente dal sistema digitale o da una sorgente di tensione CC o CA esterna. Ha un totale di 8 uscite a transistor, che sono raggruppate in 4 coppie di uscite da 1 a 4. Ciascuna coppia di uscite contiene due uscite (OutA e OutB) e possono essere configurate individualmente per l'applicazione desiderata: In modalità a impulsi, l'uscita viene attivata non appena viene ricevuto un comando di commutazione. Il fatto che l'uscita si spenga di nuovo automaticamente non appena il tempo memorizzato nel decoder è scaduto, evita che gli azionamenti del solenoide si brucino. In modalità momentanea (compatibile K83) l'uscita rimane attiva fintanto che viene premuto il pulsante sul pannello di controllo. Questa modalità di funzionamento è adatta per azionamenti puntuali con finecorsa o per binari disaccoppiatori. Nel funzionamento continuo bistabile (compatibile con k84), le due uscite vengono accese e spente alternativamente: Premendo il primo pulsante (rosso) sul pannello di controllo, si accende l'uscita Out A. Rimane attivo fino a quando l'uscita Out B dello stesso gruppo di uscite non viene attivata premendo il pulsante assegnato (verde). Out A e Out B si comportano come un interruttore a levetta. Nel funzionamento a lampeggio alternato, le uscite Out A e Out B di una coppia di uscite vengono attivate alternativamente con una frequenza di lampeggio regolabile. Il lampeggio alternato viene avviato con il comando "Dritto/Verde" del pulsante assegnato e nuovamente interrotto con il comando "Ramo/Rosso". Opzionalmente, l'uscita può anche essere attenuata e attenuata lentamente (il cosiddetto "zoom" per la simulazione della lampada a incandescenza).

messaggio di ritorno

Poiché SwitchPilot 3 è compatibile con RailCom®, tutte le impostazioni possono essere lette e modificate direttamente una volta installato, se lo si desidera. In combinazione con un ECoS come "partner" ideale, SwitchPilot 3 può registrare e visualizzare la posizione effettiva del punto con azionamenti a punti opportunamente preparati. Puoi finalmente essere sicuro che i tuoi punti sono cambiati correttamente!

Impostato

Lo SwitchPilot 3 può essere impostato in modo flessibile sia sul binario di programmazione con centri DCC che sul binario principale con POM ("Programmazione su principale") o anche letto utilizzando CV RailCom®. Se lo si desidera, apprende anche gli indirizzi direttamente tramite un pulsante di programmazione. Naturalmente, il modo più semplice è utilizzare il display OLED integrato e i tre pulsanti di input: tutte le (!) impostazioni possono essere verificate direttamente sul decoder e modificate se lo si desidera. Non è necessaria la "programmazione" con l'aiuto del tuo centro di controllo. Non potrebbe essere più facile. L'ESU LokProgrammer può essere utilizzato per gli aggiornamenti del firmware.

Protezione

Come per i nostri decoder per locomotive, le uscite SwitchPilot 3 sono ampiamente protette contro il sovraccarico. Vogliamo che tu possa goderti il ​​tuo decoder il più a lungo possibile.
